В наше время каждый жилой загородный дачный дом или коттедж просто не может «жить» без электроснабжения, являющееся обязательным пунктом в списке того, что необходимо каждому россиянину для комфорта и уюта. Для того, чтобы обеспечить стабильное электроснабжение недавно построенного жилого частого дома, необходимо подвести к нему кабель от электрических линий. Зачастую, приходится вести такую проводку на дальнее расстояние и ставить нужные понижающие трансформаторные подстанции по той причине, что линии электропередач находятся под напряжением, намного превышающим бытовое.

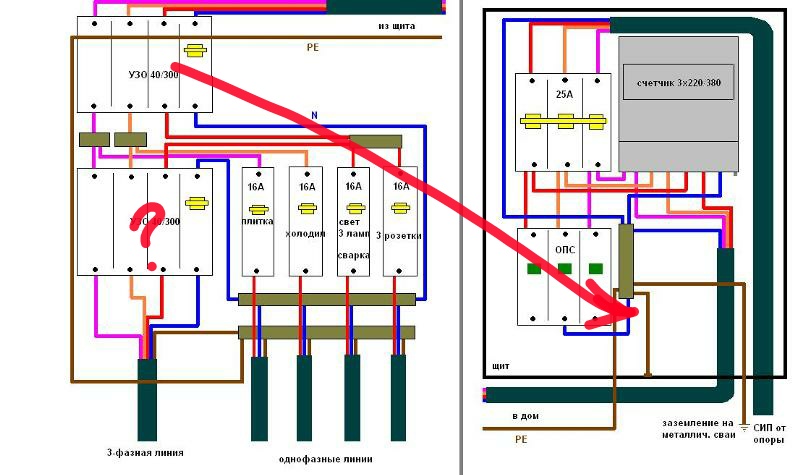

Электроснабжение жилого загородного дома: схема

Подводка линии электропередач для снабжения электричеством дачного дома – наиболее оптимальный вариант. Разумеется, допустимо поставить автономный генератор (к примеру, дизельную электростанцию), но при таком способе заметно повышается себестоимость электроэнергии, и это служит отрицательным моментом. К тому же, будет нужно часто выполнять техническое обслуживание этого источника электроэнергии. Конечно же, мы не уговариваем вас забыть об установке дизельного генератора. (Иные типы источников энергии – ветряные сооружения, солнечные батареи в России – очень редки), а даже в обратную – рекомендуем его держать в своем доме в виде запасного второго источника электроснабжения при всевозможных авариях.

 Вводы от воздушной линии:

а — ввод через стену здания; б — ввод через крышу (при помощи трубостойки);

Тип электрической схемы в частом загородном доме выбирается и от того, сколько электрических приборов и каких, будут применяться в электроснабжении. В том случае, если в жилище будут использоваться лишь однофазные потребители электричества, то вполне хватит подвести одну фазу к зданию, а в ином варианте, нужно будет подведение трехфазного тока, включающем в себя 3 фазных провода и 1 нулевой. Последний способ электроснабжения и электропитания обходится ощутимо дороже по выполнению, и подводить его лучше лишь в случае надобности.

Электроснабжение дачного дома

Стоит обратить внимание, что при организации электроснабжения дачного жилого дома необходимо выполнять все правила, которые существуют у местных электроснабжающих органов, ведь только в таком случае появляется возможность подключить ваше жилище к системе электроснабжения.

Отмечают в линии электроснабжения, питающей электрическую разводку в загородном дачном доме, 2 участка: первый включает в себя ответвление от провода электроснабжения, располагающегося от круговой опоры до изоляторов, размещающихся на специальном сооружении или стене здания. Второй участок располагается от изолятора до электросчетчика. Абсолютно каждая внешняя сеть – это собственность электроснабжающей фирмы, и только они в ответе за их поломки и ремонт, в то время как все воздушные вводы выполняются из многопроволочного кабеля, что дает возможность повышать их прочность и не допускать обрыва из-за сильных порывов ветра. Кабель от внешнего изолятора до электросчетчика в частном дачном доме идет с помощью провода с оконцеванием, втулкой с внутренней области и воронкой с наружной. И вся проводка в загородном дачном доме обязана располагаться так, чтобы не допустить возможность случайных прикосновений.



Проводка в частном дачном доме

Абсолютно вся проводка в частном дачном доме, располагающаяся вслед за электрическим счетчиком, состоит в собственности хозяина деревянного жилища, и только он в ответе за неё. Хозяин дома должен постоянно осматривать и осуществлять обслуживание внутренней проводки, дабы она всегда была в рабочем виде. Подключать электроприборы хозяин дома имеет право лишь после электросчетчика, а подключение дополнительных потребителей электроэнергии до счетчика допускается лишь тогда, когда имеется разрешение электроснабжающей фирмы (при несоблюдении может быть возбуждено дело по факту кражи электроэнергии).

Внутренняя электропроводка в частном дачном доме выполняется скрытой для того, чтобы улучшить эстетический вид комнат, которых провода не смогут украсить.

Относительно вариантов скрытия электропроводки в частных дачных домах – в наше время это выполняется благодаря штукатурному намету, а в домах из дерева благодаря специальному электротехническому плинтусу. Такой штукатурный плинтус изготавливается в довольно больших количествах, и его можно купить на каждом строительном рынке. Электротехнический плинтус прикрепляется благодаря клицам к стенам из дерева. Но промежуток между клицами должен быть около 500-700 мм. В том случае, когда проводке нужно будет обогнуть дверную коробку, то потребуются специальные электротехнические наличники.

Электротехнический плинтус в жилом доме

По собственному внешнему виду, электротехнические плинтуса и наличники в дачном доме практически не имеют отличий от обычных, но при этом они могут закрыть в полостях около 40 проводов. Чтобы сделать выключатели, выпрямители, розетки и прочие части электросети в загородном дачном доме, необходимо пользоваться специальными переходниками, установочными рамками и коробками. Если возникнет ситуация, когда число проводов большое, и полости в электроплинтусе не хватит, нужно будет пользоваться специальными кабель-каналами.

Электроснабжение частного дачного дома: проект и источник

Если Ваш загородный дачный дом имеет каркасную конструкцию, то электропроводку в нем, как правило, проводят в самой стене, соблюдая в обязательном порядке все нормы по прокладке проводов по сгораемым конструкциям. К примеру, плоские провода АПР, АПРВ и иные обязаны быть проложены по листовому асбесту, ширина которого должна составлять не менее 5 мм. Сам листовой асбест обязан надежно быть прикреплен к стене. С этой целью применяются гвозди, забиваемые в шахматном порядке с интервалом 200-250 мм.

В том случае, когда при выборе проекта электроснабжения дачного дома прокладывается более одной группы проводов, то их пучок допускается быть общим, однако, при этом интервал между проводами отдельных групп обязан быть 5 мм и более. Само крепление этих проводов можно реализовать благодаря специальным пластиковым хомутам. В случае, если применяется железный хомут, то между ним и проводом нужно сделать прокладку из картона, причем он должен обхватывать всю наружную часть провода, натянутого предварительно. Если же нужно выполнить поворот плоского провода, то нужно надрезать разделяющую пленку между проводами длиной в 40-60 мм и отвести их во внутреннюю область угла.

Электроснабжение в частном дачном доме, учет электроэнергии.

Как уже говорилось, первым прибором электроснабжения в частном дачном доме служит щит подсчета расхода электроэнергии, то бишь, счетчики. Его нужно верно установить. К примеру, он не должен быть в зоне потенциального повреждения, интервал от щитка до трубопроводов обязано составлять не менее 50 сантиметров. Устанавливать электро щиток в жилом дачном доме необходимо в отапливаемом помещении, или предусмотреть возможность обогрева счетчика в зимнее время. Само закреплениеэлектрощитка обязано быть вертикально с разрешенным отклонением не более 1 градуса. Промежуток от коробки с зажимами до пола должно быть от 0.8 до 1.7 м. Если электрический щиток выполняет электроснабжение дачного дома трехфазным током, то в обязательном порядке перед ним обязан быть установлена, обеспечивающая возможность выключения электропитания. Тщательное опломбирование всех приборов потребления электричества должно быть всегда!

Подбор счетчика для электроснабжения жилого дачного дома

Когда вы пойдете на строительный рынок с целью покупки электрического счетчик а, то для начала нужно определиться с тем, каким будет электроснабжение жилого дачного дома, ведь счетчики для трехфазной и однофазной сети отличаются. Также нужно удостовериться в том, что купленный счетчик был проверен и опломбирован. В том случае, если счетчик сломался при эксплуатации, то его нужно заменить. Подать заявление о замене может как потребитель электроэнергии, так и официальный представитель местной энергетической организации.

Выбираем проводку для электроснабжения частного дачного дома

Если говорить про выбор проводов для внутренней проводки, то, как правило, ее выбирают спонтанно. Зачастую берут тотпровод, который удалось найти. И довольно нередко можно увидеть простой алюминиевый провод в оболочке из винила с разными сечениями. А связывание проводов нередко ведется с помощью простой скрутки и изоляции изолентой или пластырем. Но такой способ электроснабжения загородного дачного дома является совсем не верным, ведь он может статьи причиной пожара или, как минимум, необходимости смены электрической проводки.

Чтобы сделать проводку в комнатах, нужно четко соблюдать нормы и правила. К примеру, провода, присоединяющиеся к электросчетчику, обязаны иметь сечение более 4 мм2, когда провод сделан из алюминия, и 2.5 мм2, когда провод из меди. Следует помнить, что алюминий становится хрупким за много лет использования, и это в большей мере относится к местам изгиба, где провод будет нагреваться, а то и искрить. Когда алюминиевый провод был покрыт виниловой изоляцией, то необходимо также помнить, что она с течением лет становится хрупкой, ломкой и может при самом минимальном давлении опасть.

Выбор проводов для электроснабжения дачного загородного дома

Хочется надеяться, вы разобрались, что обычные алюминиевые жилы в условиях нашего времени будут далеко не идеальным вариантом, особенно при том, что сегодня объемы потребляемой электроэнергии в каждом частном доме или квартире на порядок выросло, и темпы роста продолжаются. В том случае, когда вы желаете сделать электропроводку в частном дачном доме на долгие годы вперед, ваш выбор должен пасть на современные провода. Это провода серий ПВ, ВВГ, ППВ, ПУНП, отлично подходящие для внутренней проводки в дачном доме или загородном коттедже. Также, сейчас можно купить противопожарные провода для электроснабжения частного дачного дома, теплоизолированные, позволяющие повысить безопасность электропроводки. Автономное снабжение электроэнергией необходимо для устранения перебоев с подачей электричества
